产品中心流量测量系列电磁流量计 电磁流量计

产品介绍

Product Introduction

PT124B-501

PT124B-501电磁流量计由传感器和转换器两部分组成，传感器由测量管、电极、励磁线圈、铁芯和壳体等部分组成。转换器将流量信号放大、处理、运算后，可显示瞬时流量、累积流量，输出脉冲、模拟电流等信号，用千流体流量的测量与控制。该系列电磁流量计采用智能转换器，不仅具有测量、显示等功能，而且支持数据远传、无线遥控、报警等功能。

产品特点

Product Features

精度、线性、稳定性高

良好的可靠性和抗干扰性能

无压损，直管段要求较低

良好的耐腐蚀和耐磨损性

一体式/分离式

双向测量系统

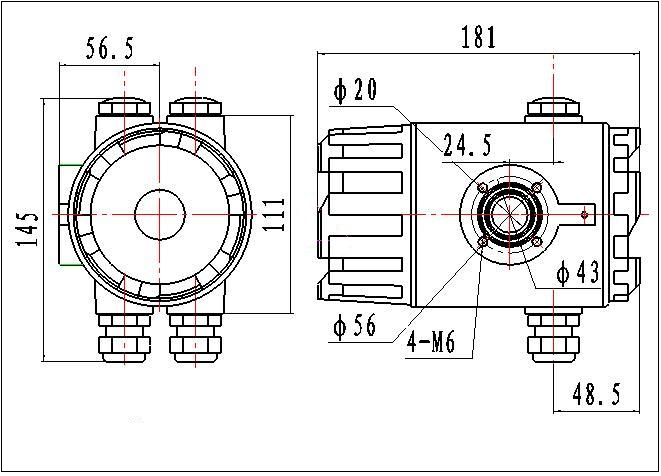

外形尺寸

Overall Dimensions

应用领域

Application Area

化工化纤、食品

水利水工

排水、盐水、双氧水

关联产品

叶轮流量计

关于朝辉

产品中心

解决方案

技术支持

常规	数值
执行标准	电磁流量传感器《JB/T9248-1999》
检定规程	《JJG1003-2007 电磁流量计》
最高流速	15m/s
流体电导率	25uS/cm
精确等级	示值的+0.2%、示值的+0.5%
公称通径(mm)	3、6、10、15、20、25、32、40、50、65、80、100、125、150、 200、250.300、350、400、450、500、600、700、800、900、1000、1200、1400.1600、1800、2000、2200、2400、2600、2800、30003、6、10、15、20、25、32、40、50、65、80、100、125、150、 200、250.300、350、400、450、500、600、700、800、900、1000、1200、1400.1600、1800、2000、2200、2400、2600、2800、3000
公称压力	10.0MPa、6.3MPa、4.0MPa、 2.5MPa、1.6MPa、1.0MPa、0.6MPa
环境温度	传感器：-25°C~+60°C 转换器及一体型：-10°C~+60°C
衬里材料	氯丁橡胶、聚四氟乙烯、聚氨橡胶、聚全氟乙丙烯、PFA、陶瓷等
信号电极型式	固定式、刮刀式、可拆卸式
信号电极和接地电极材质	316L、哈氏合金B、哈氏合金 C、、银、铂合金、碳化钨
连接法兰材质	碳钢、不锈钢(304、316、316L)
连接法兰标准	国标、机械部标准、化工部标准、(美标、日标须订制)
接地环材质	不锈钢 1Cr18Ni9Ti
电气接口	M181.5、M201.5
传输距离	分体型电磁流量计，传感器与转换器之间用信号电缆连接，电缆长度最长应小于100m
外壳防护	整机IP65；传感器IP68转换器IP65 传感器IP67转换器IP65；整机IP68
供电电压	220VAC、24VDC、3.6V电池供电、24VDC和电池双供电等
消耗功率	小于20W
显示功能	中英文显示，可显示瞬时流量、累积流量以及报警显示( 励磁报警、空管报警、流量超限报警)
