这里介绍一种石油钻机上液压管线的压力测量显示装置，其特征在于，该压力测量显示装置包括有压力变送器、隔离栅、显示表和电源，在液压管线的液压源上安装有快速接头，该快速接头连接压力变送器，压力变送器通过电缆连接至隔离栅上，该隔离栅利用电缆连接至显
在石油钻井中，为了帮助司钻掌握钻机的工作状态，正确操作钻机，需要测量大钩悬重、立管压力及吊钳扭矩等参数。现有技术中，这些测量系统基本都是通过液压管线将压力源和液压显示表连接，通过显示表来显示压力值。现有技术中的测量显示系统不仅维护检修繁琐，因为液压管线中的压力损耗，造成显示值低于液压源的实际值。上述现有技术在应用过程中，由于高压系统中容易发生压力泄漏，将危险压力引入液压表，在发生意外时容易危害观察人员安全。

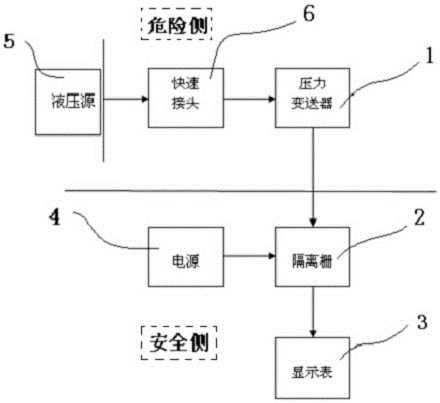

这里介绍一种石油钻机上液压管线的压力测量显示装置，其特征在于，该压力测量显示装置包括有压力变送器、隔离栅、显示表和电源，在液压管线的液压源上安装有快速接头，该快速接头连接压力变送器，压力变送器通过电缆连接至隔离栅上，该隔离栅利用电缆连接至显示表上，电源通过电缆连接隔离栅；压力变送器和快速接头处于危险侧，电源、隔离栅和显示表处于安全侧。
电源连接隔离栅并同时供电至压力变送器和显示表，电源或为独立的压力测量用电源、或为石油钻机上公用的电源。压力变送器为耐压的防爆压力变送器，其型号限定的依据为系统樶大压力在变送器量程之内， 可选用我司的PT124B-28系列防爆压力变送器。隔离栅选用能够采集压力变送器 4-20MA 信号转化输出 4-20MA 信号到显示表。
基于上述技术方案，本压力测量显示装置具有以下优点：压力测量显示装置使用较少的器件完成由物理压力到电信号的转换，减少压力损耗，确保测量值准确。同时，该压力测量显示装置能够隔离危险信号和安全信号，保证观察人员的安全。使用方便，安装维护简单，可以推广到所有需要测量压力的设备中。
